Design. Construction. Maintenance. Gestion. Les projets de construction reposent de plus en plus sur ces quatre mots clés. D'où une plus large responsabilité de la partie contractante : en charge du design et de la réalisation, elle est également responsable pendant un certain temps de la maintenance du travail accompli. Les projets de ce type ont besoin de modèles BIM enrichis de données spécifiques. Voici comment les ingénieurs MEP peuvent optimiser l'utilisation du modèle BIM à chaque étape du projet, à savoir du design à la maintenance.
Design : du générique au spécifique
Pendant la phase de design, les ingénieurs configurent leur modèle du générique (2D ou générique 3D) au détail (3D avec du contenu détaillé) en passant par le spécifique (3D spécifique). Au tout début, le contenu utilisé est le contenu générique. Il convient à un design de construction et permet l’occupation de l'espace. Prenons l'exemple d'une installation mécanique. Cette phase de design inclut la conception de l'installation et la création d'un Schéma tuyauterie et instrumentation (P&ID).
Schéma mécanique
Spécifique
Au fur et à mesure, de plus en plus de détails techniques viennent compléter le projet. D'où une optimisation du modèle qui devient alors un modèle 3D spécifique. Reprenons notre exemple de l'installation mécanique. Les informations incluses dans le P&ID permettront de concevoir un modèle 3D spécifique. Le schéma P&ID déterminera les tuyaux et raccords à insérer. Dès lors, ce modèle pourra servir à estimer plus précisément les coûts et détecter les clash afin de déterminer le plan principal du bâtiment.

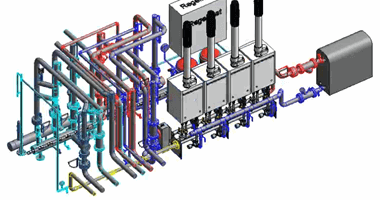

Un modèle 3D spécifique
Détail
Dernière étape : le modèle spécifique est par exemple enrichi de données d'un fabricant spécifique, des paramètres de calcul et de données de maintenance. Il devient alors un modèle détaillé. Poursuivons avec notre exemple de l'installation mécanique. Les raccords et tuyaux seront donc enrichis d’un plus grand nombre de données ou - si nécessaire - d'un contenu doté d'un niveau supérieur de détails graphiques. Cette phase est appelée l'étape de détail.
Contenu BIM associé aux données d'un fabricant spécifique
Construction
Lorsque vous réalisez le projet, vous devez disposer d'informations correctes pendant la phase de construction qui a été préparée pendant la phase de design. Prenons l'exemple des dessins techniques et de la préfabrication. Un modèle 3D bien conçu est la source idéale pour extraire des maquettes détaillées. Mais considérez également toutes les nouvelles options à votre disposition pour faciliter l’utilisation du modèle 3D sur le chantier. Pensez par exemple aux tablettes, périphériques de réalité augmentée ou stations de marquage laser pour identifier les positions (par ex. les supports de fixation).
Maintenance & Gestion
Dans la phase de Maintenance et de Gestion, la partie contractante profite également des investissements dans le modèle 3D. Par exemple, le modèle peut être utilisé pour développer un plan de maintenance multi-annuel. En outre, les parties qui requièrent une maintenance peuvent être facilement localisées. Pour finir, tout changement prévu sur les installations peut alors être simulé et calculé dans le modèle 3D avant d'être appliqué.
Les bonnes informations pendant la bonne phase
En configurant un modèle BIM générique et en l'enrichissant au fur et à mesure, les informations peuvent être utilisées de manière optimale dans chaque phase du projet. Résultat : un workflow BIM efficace et des projets d'excellente qualité dont la gestion en termes de temps et de coûts peut être optimisée au maximum. Des projets où même pendant et après la construction, toutes les parties profitent des informations du modèle.
